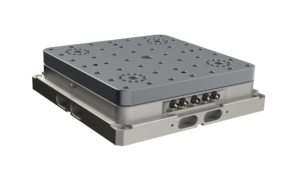

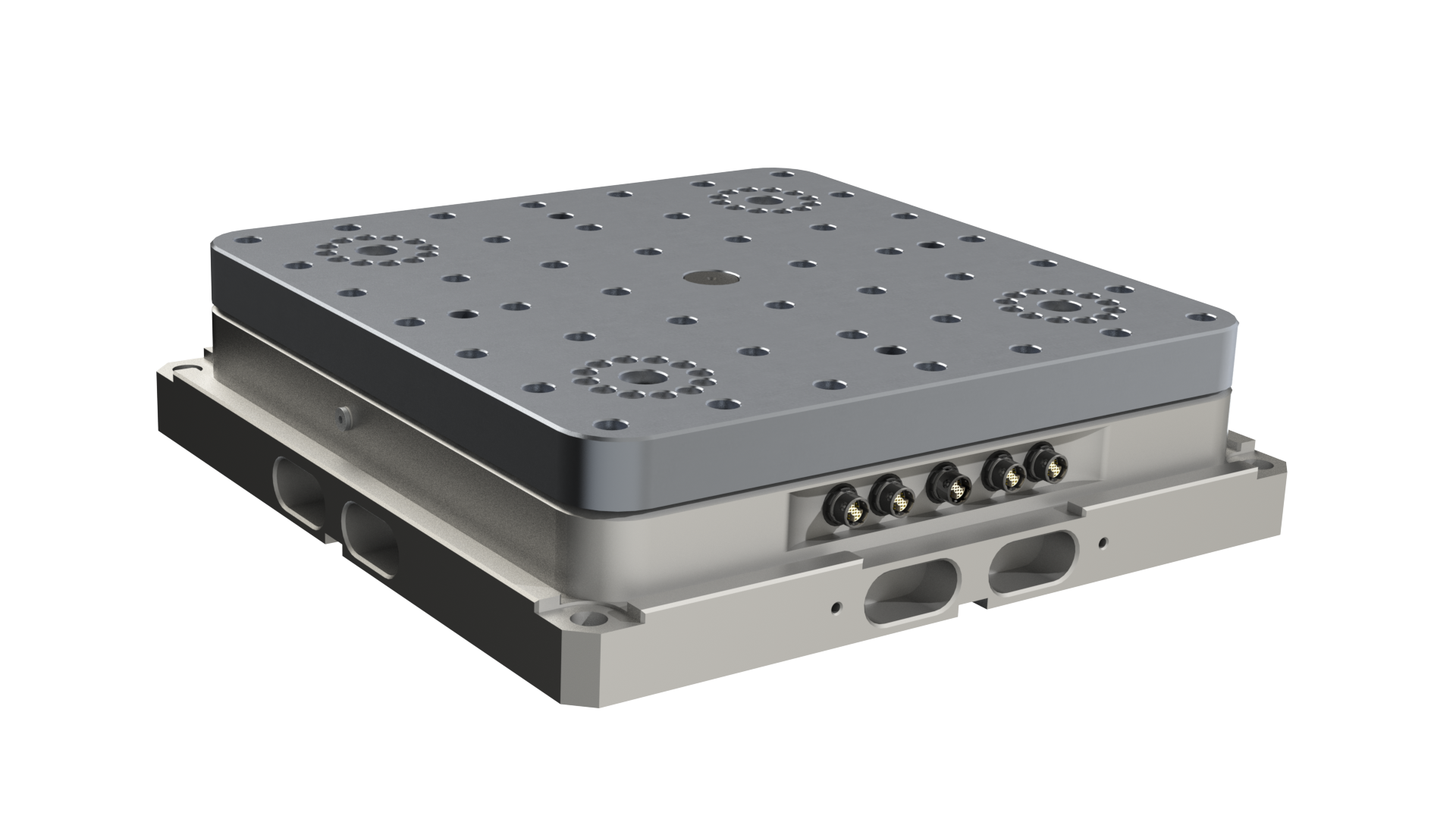

Kraftmessplatte Nuton KMP 296-40

Preis: 22.500.- €
Verfügbar ab Q2/25

Kurzbeschreibung

Die Kraftmessplatte KMP 296-40 ist für die produktionsbegleitende Zerspanungsanalyse konzipiert, erfüllt aber auch die hohen Ansprüche von Anwendungen in der Forschung und Entwicklung. Sie besitzt intern 32 DMS-Messstellen und erreicht damit eine gegenüber der KMP 296-24 nochmals eine deutlich erhöhte Auflösung. Sie besitzt einen integrierten hochauflösenden Störgrößensensor, der Beschleunigungen, Vibrationen und Neigungen des Maschinenkörpers hochpräzise erfasst und es der Auswertesoftware auf diese Weise erlaubt störende Einflüsse auf das Messergebnis aus den Messdaten herauszurechnen.

• Kraftmessplatte KMP 296-40
• Erfasst unabhängig Kräfte Fx, Fy, Fz und Momente Mx, My, und Mz
• Mit integriertem hochauflösendem 3D-Störgrößensensor für Schwingungen (0-1.500 Hz), Beschleunigungen bis 15g und Neigungen
• Geschützt gegen Kühlmittel, Staub und Späne
• Hohe Kollisionsfestigkeit
• Eigenfrequenz 1.800 Hz mit Deckplatte aus Stahl 1.2083
• Austauschbare Deckplatte, kundenspezifische Deckplatten auf Anfrage
• Abmessungen: B296 x L296 x H74 mm
• Aufspannfläche L270 x 270 mm
• 5 Anschlussbuchsen Fischer MR11/24p
• Messstellenkonfiguration 8Y / 8Y / 16Z
• Zulässige Speisepannungen 5V /10V / 20V
• Messkörpermaterial: Titan
• Material: korrosionsarmer Edelstahl
• Gewicht: 32 kg

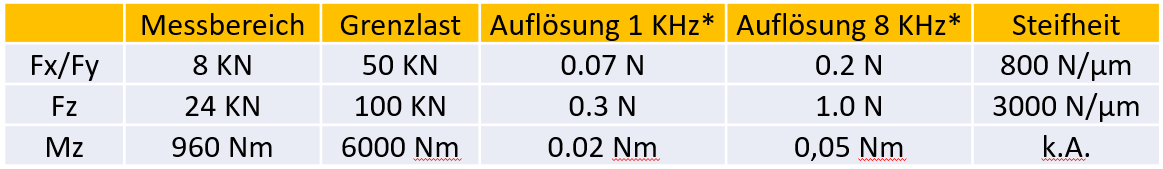

* Erzielbare Auflösungen mit Messverstärker Nuton DA 40

Erforderliches Zubehör:

5x Messkabel Nuton MP11-M16

1x Messverstärker Nuton DA-40
