Spindelringe Nuton KMR

Kurzbeschreibung

Spindelringe sind große Kraftmessringe die speziell für die Erfassung von Kräften und Momenten an Motorspindeln von Werkzeugmaschinen entwickelt wurden. Sie sind im Prinzip aufgebaut wie unsere kleineren Ringsensoren, besitzen jedoch einen integriertem Störgrößensensor und bis zu 32 DMS-Messstellen. Sie sind damit in Ihren Messeigenschaften vergleichbar mit unseren Kraftmessplatten.

Spindelringe sind generell Sonderanfertigungen, da sie an die verwendete Motorspindel und den Einsatzzweck angepasst werden müssen. Die Anfertigung von Spindelringen ist in der Regel Teil eines größeren Projektes bei dem eine Werkzeugmaschine in mehrfacher Hinsicht auf den Einsatz der Kraftmesstechnik vorbereitet werden muss. Dieser Aufwand lohnt sich dann, wenn das ganze Potenzial der Kraftmesstechnik erschlossen werden soll oder der Einsatz von Kraftmessplatten auf der Zielmaschine nicht möglich ist.

Nuton Spindelringe sind so ausgelegt, dass sie auch schwere Kollisionen unbeschadet überstehen können. Sie sind darüber hinaus so steif, dass sie die erzielbaren Oberflächengüten, die Zerspanungsleistung und die Genauigkeit Ihrer Maschine nicht beeinträchtigen.

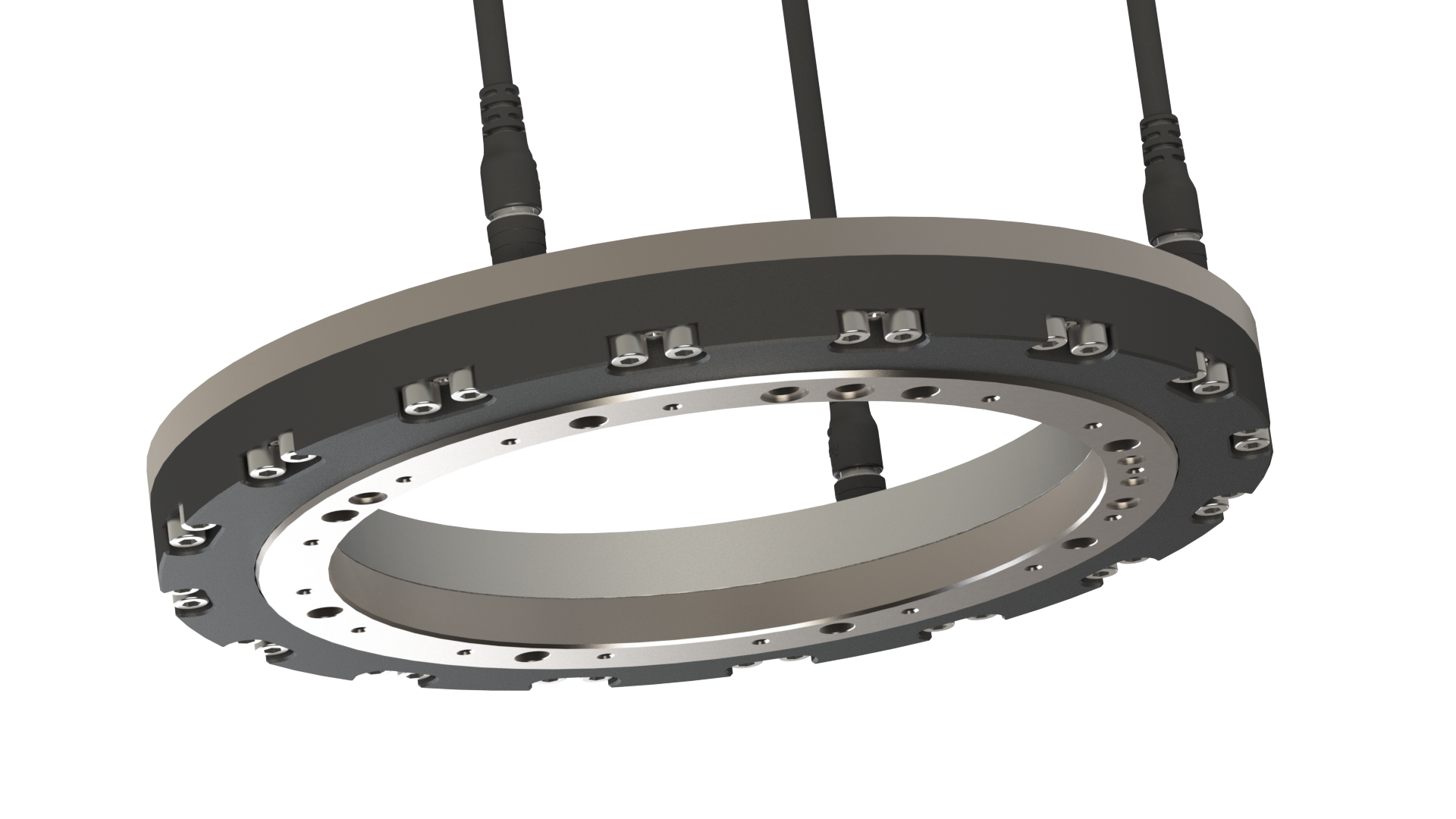

Der oben gezeigte Spindelring KMR 217-24 ist für die Verwendung mit einer Motorspindel der Firma Kessler mit einer HSK-63A Werkzeugaufnahme ausgelegt. Er besitzt die folgenden Eigenschaften:

• Erfasst unabhängig Kräfte Fx, Fy, Fz und das Drehmoment Mz
• Mit integriertem hochauflösendem 3D-Störgrößensensor für Schwingungen (0-1.500 Hz), Beschleunigungen bis 15g, sowie die Achsneigung aller drei Raumachsen
• Geschützt gegen Kühlmittel, Staub und Späne
• Hohe Kollisionsfestigkeit
• Abmessungen: ID 182 x AD 262 x H 29 mm
• 3 Anschlussbuchsen Fischer MR11/24p
• Messstellenkonfiguration 4Y / 4Y / 8Z
• Zulässige Speisepannungen 5V /10V / 20V
• Gehäusematerial: Aluminium
• Gewicht: 2,8 kg

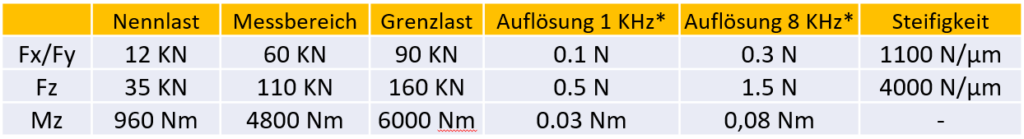

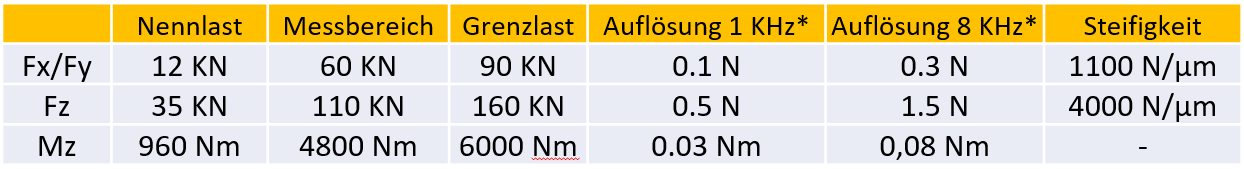

* Erzielbare Auflösungen mit Messverstärker Nuton DA 24
