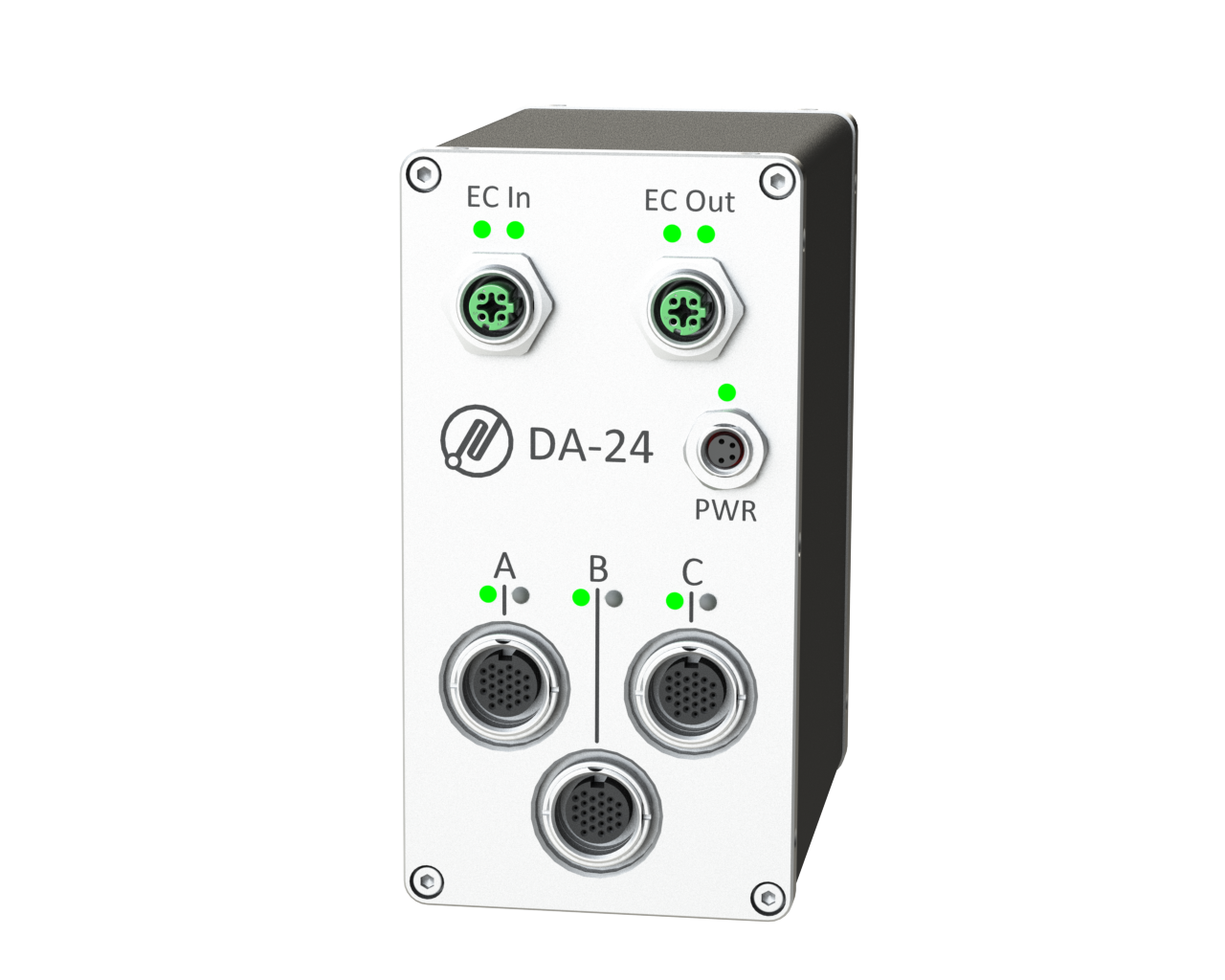

Digitaler Messverstärker Nuton DA-24

Preis: 7.300.- €
Verfügbar ab Q2/25

Kurzbeschreibung

Der hochauflösende digitale Messverstärker DA-24 erfasst 24 DMS-Kanäle aus bis zu drei sechsachsigen Nuton Sensoren synchron. Er ist außerdem für Kraftmessringe und Kraftmessplatten in der Kanalaufteilung 4X / 4Y / 8Z + Störgrößensensor geeignet. Er erfasst darüber hinaus die Messwerte von bis zu sechs sensorinternen Präzisionstemperaturfühlern. Die Daten werden in Echtzeit digitalisiert und über eine EtherCat-Schnittstelle ausgegeben. Die Daten sind außerdem für nicht zeitkritische Anwendungen über eine Full-Speed-USB-Schnittstelle auslesbar. Das Gehäuse besteht aus Aluminium und Edelstahl und ist vor dem Eindringen von Staub und Flüssigkeiten geschützt. Diese Bauart eignet sich für den Einbau im oder nahe dem Arbeitsraum der Maschine oder im Spindelgehäuse. Die Konfiguration und Ansteuerung des Messverstärkers erfolgt über die Software Nuton Vision.

• Digitaler Messverstärker mit 24 vollsynchronen DMS-Kanälen
• 3x Sensoranschlüsse M16/24P für je acht analoge DMS-Kanäle und je zwei PT1000 Temperaturfühler
• Digitale Ausgänge: 1x USB Port Full Speed, 1x EtherCat Feldbus (IN/OUT)
• Abmessungen: B72 x H139 x T124 mm
• Brückenversorgung: wahlweise 5 V, 10 V oder 15 V
• Abtastfrequenz intern: bis zu 16 MS/s simultan auf 24 Kanälen
• Auflösung bei 8.000 Hz: > 50.000 Digits über den eingestellten Messbereich
• Ausgabefrequenz einstellbar 10 Hz bis 8.000 Hz
• Versorgungsspannung: 24V …28V DC extern
• Gehäusematerial: Aluminium und Edelstahl
• Schutzart IP67
• Druckluftgekühlt
• Gewicht: 1,5 kg

Erforderliches Zubehör:

1 Stück externes Netzteil 28V DC
