Ringsensor Nuton RS 45-8

Preis Beispielkonfiguration: 3.400.- €
Verfügbar ab Q2/25

Kurzbeschreibung

Die 8-kanaligen Ringsensoren sind unsere „einfachsten“ Sensoren. Sie können in der Zerspanungsanalyse einzeln eingesetzt werden um beispielsweise Aufgaben in der Elektrodenfertigung und der Mikrozerspanung zu erfüllen. Sie lassen sich aber auch in der Handhabungstechnik und Robotik einsetzen. Für die dreidimensionale Erfassung von Kräften und Momenten besitzt sie intern 8 DMS-Messtellen.
Im Vergleich zu ähnlichen Sensoren auf dem Markt bietet unser Ringsensor viele Vorteile. Er ist bei einem vergleichbaren Messbereich um ein Vielfaches steifer und robuster. Außerdem baut er extrem kurz und vermeidet durch die Möglichkeit der Verschraubung von der Lastseite her die Notwendigkeit hoher Adapterflansche.

• Erfasst unabhängig Kräfte Fx, Fy, Fz und Momente Mx, My, und Mz
• Durchmesser 74 mm, Bauhöhe 25 mm
• Mit großer Mittenbohrung Ø27
• Von Lastseite her montierbar
• Variable Anschlusskonfigurationen
• Andere Messbereiche auf Anfrage
• Integrierte Temperatursensoren
• Schutzart: IP68
• Messstellenkonfiguration 2Y / 2Y / 4Z
• Zulässige Speisepannungen 5V /10V / 20V
• Messkörpermaterial: Titan
• Gehäusematerial: schwarz anodisiertes Aluminium
• Gewicht: 250 g

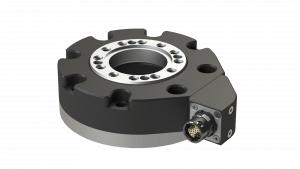

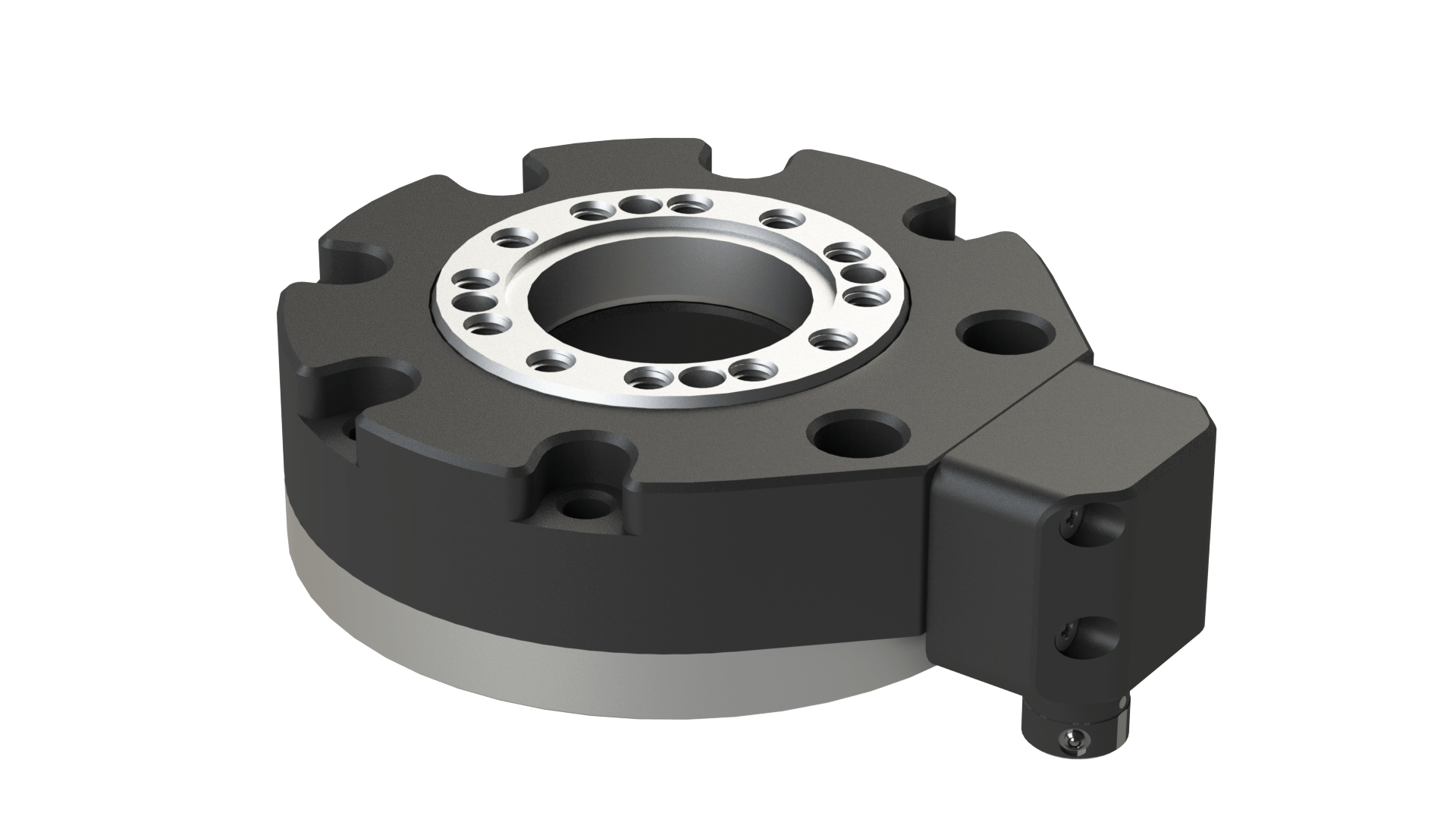

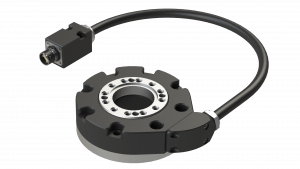

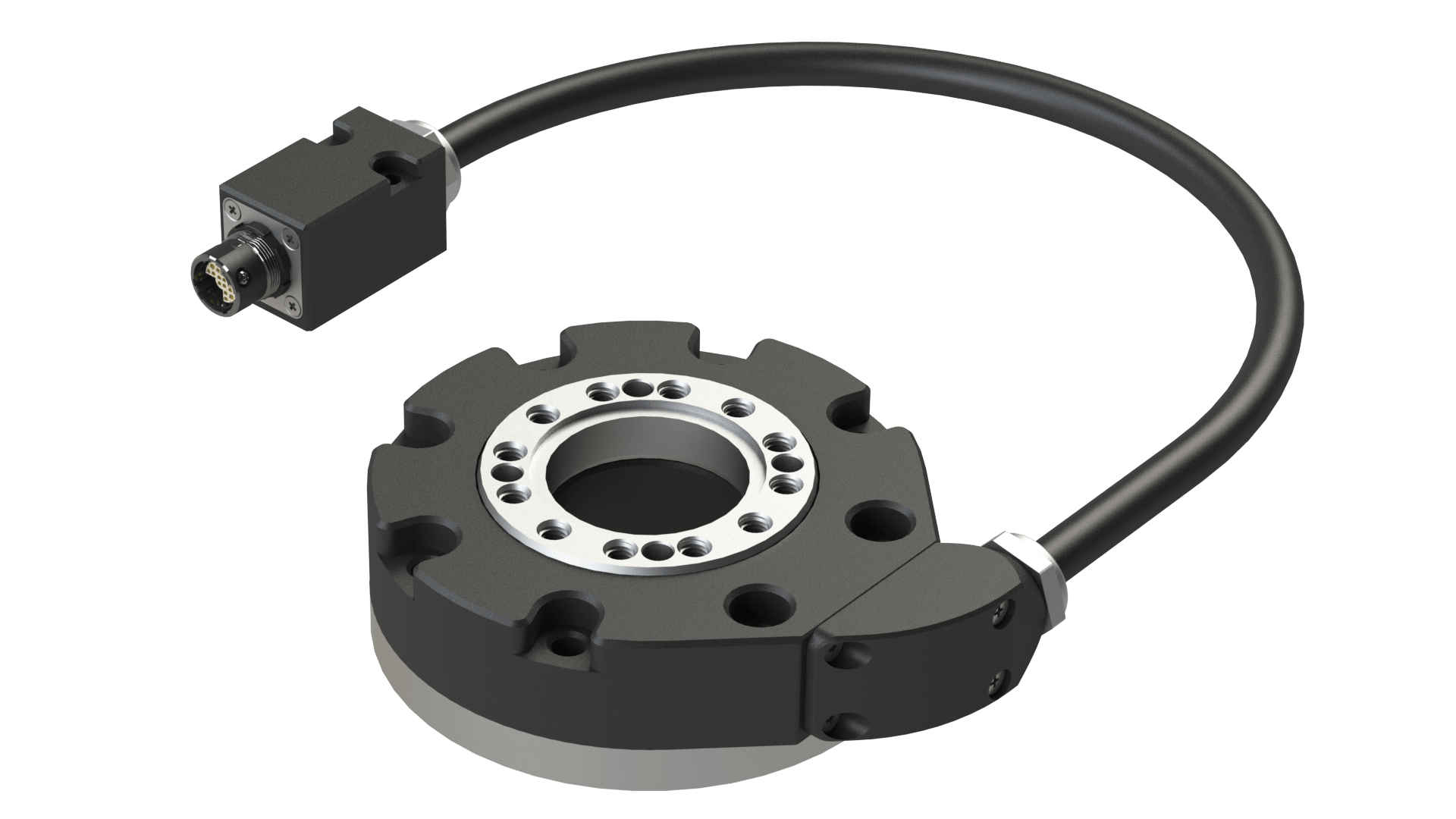

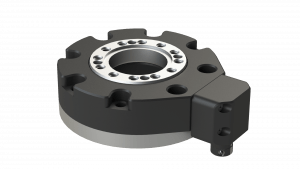

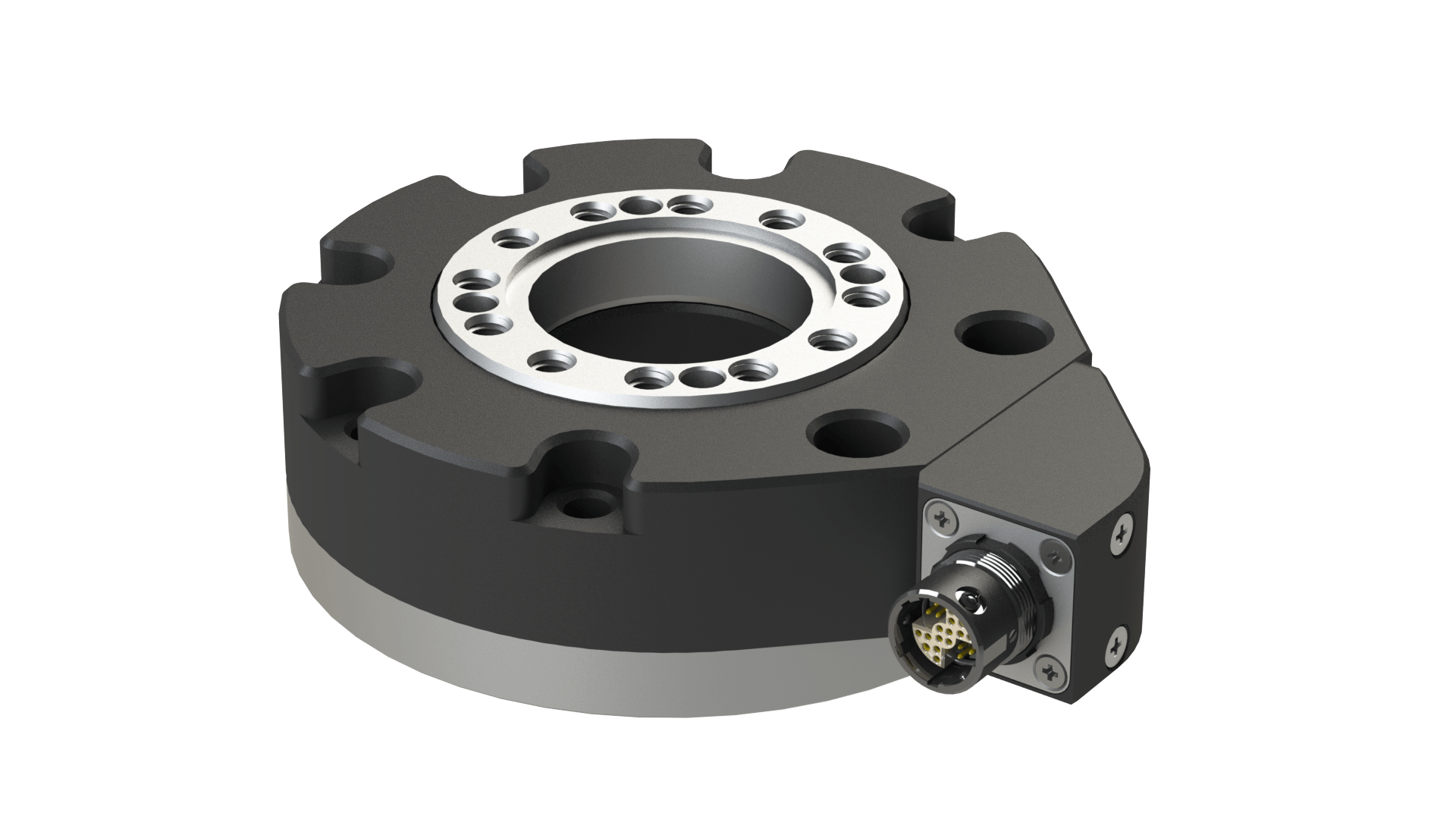

Die elektrische Schnittstelle am Sensorgehäuse ist modular aufgebaut und lässt unterschiedliche Anschlusskonfigurationen und Abgangsrichtungen über Kabel und Stecker zu:

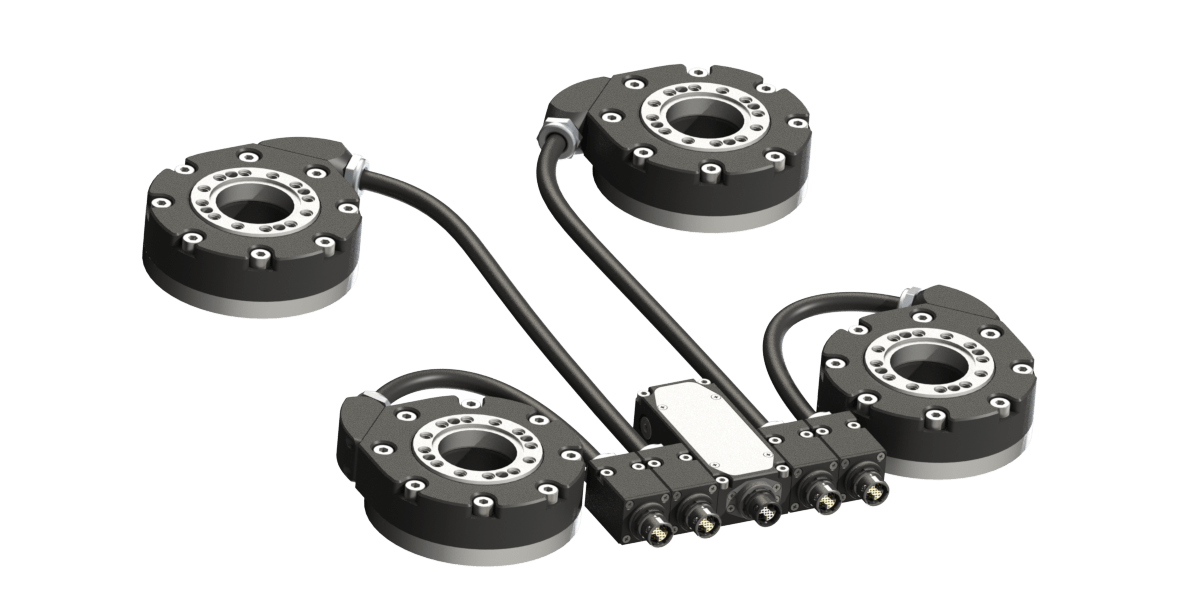

Ringsensoren lassen sich in Sets zusammenschalten um größere individuelle Aufbauten zu realisieren. Die Deckplatte unserer Kraftmessplatte KMP 296 wird beispielsweise von vier Ringsensoren dieses Typs getragen. Es sind aber auch Aufbauten mit zwei oder drei Ringsensoren möglich.

Die höchste Auflösung unserer Sensoren und die Nutzbarkeit der internen Temperatursensoren und der digitalen Schnittstelle erfordern die Verwendung unserer digitalen Messverstärker DA. Generell ist aber auch die Verwendung anderer 8-kanaliger Messverstärker möglich.
