Nuton Vision

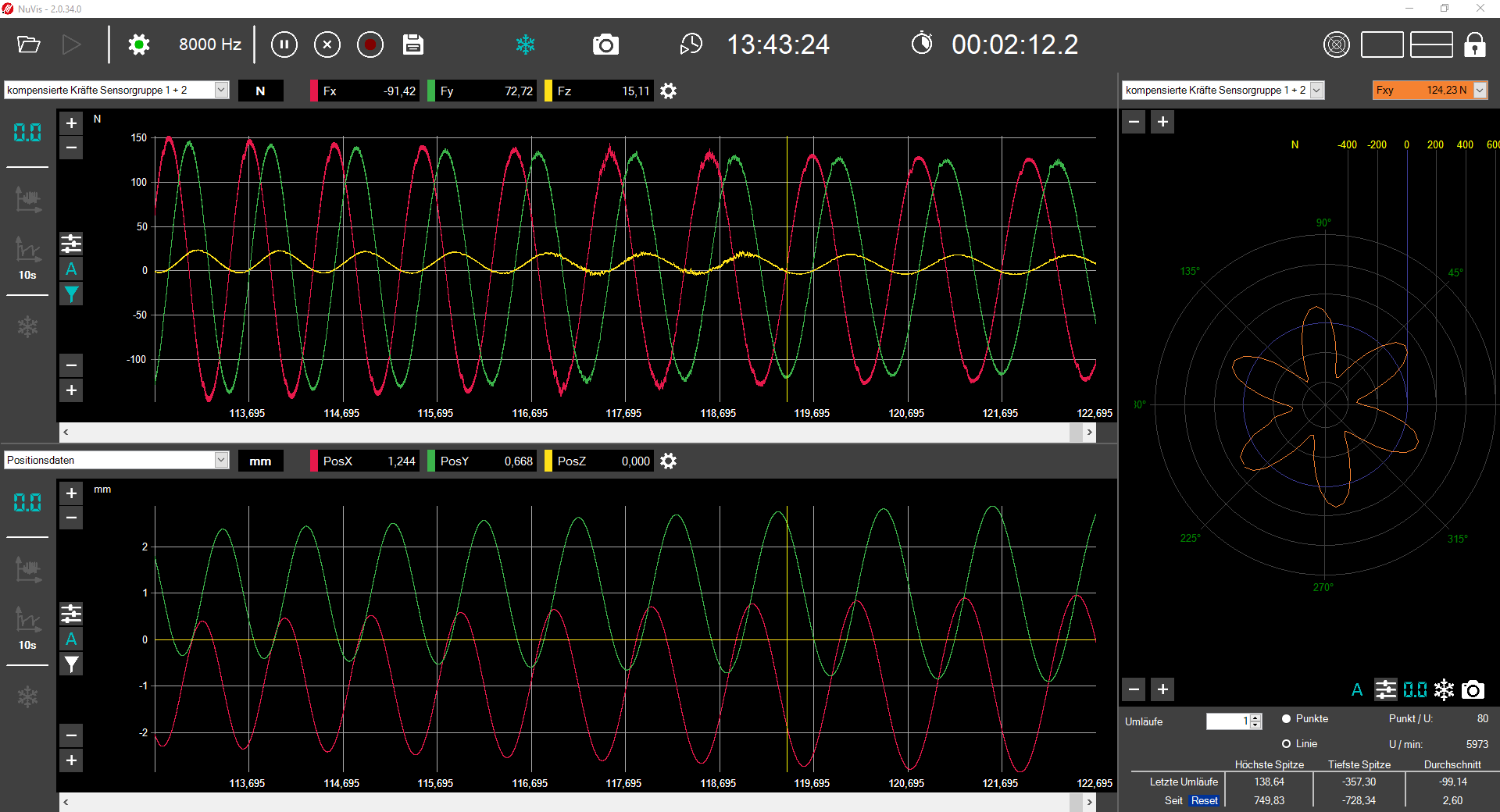

Unsere windowsbasierte Software Nuton Vision dient der Live-Anzeige und Speicherung von Messdaten aus unterschiedlichen Datenquellen. Neben Kraftmesswerten können dies auch Werte von Linearmassstäben, Drehgebern, Beschleunigungssensoren, Temperatursensoren und beliebigen anderen Datenquellen sein. Eine Besonderheit ist dabei, dass Daten unterschiedlicher Datenquellen miteinander in Echtzeit verrechnet werden können. Die verrechneten Daten können im linearen Zeitdiagramm oder als Polardiagramm angezeigt werden. Letzteres dient beispielsweise in Kombination mit den Winkeldaten aus dem Drehgeber der Motorspindel zur Live-Anzeige der Belastung einzelner Schneiden bei rotierenden Werkzeugen.

Die Darstellung der Daten passt sich bei Bedarf mit der intelligenten Autoscale-Funktionen der Amplitude an. Der aufgenommene Datensatz lässt sich insgesamt oder fortlaufend betrachten, wobei der Zeitausschnitt in der fortlaufenden Betrachtung frei wählbar ist.  Die Daten lassen sich einzeln oder gruppenweise tarieren. Des Weiteren lassen sich konfigurierbare Filter wie Moving-Average, Hochpass-, Tiefpass- oder Bandpass-Filter anwenden. Außerdem kann mit Hilfe der integrierten FFT-Funktionen das Frequenzspektrum der Datenströme analysiert werden.

Die Anzeige- und Speicherdatenrate ist je nach Datenquelle zwischen 1 Hz und 8 KHz frei wählbar. Geringere Datenraten erhöhen dabei automatisch die Auflösung und verringern den Speicherbedarf.

Der Speicherdialog erlaubt eine einfache Konfiguration und Auswahl der zu speichernden Daten. Die Daten werden im TDMS-Format gespeichert, dass von vielen gängigen Programmen zur Analyse und Verrechnung von Messdaten eingelesen werden kann, wie Excel (eingeschränkt), MatLab, LabView, Diadem und vielen anderen.

Unsere Software bietet einen eigenen Viewer und Editor an, mit denen die aufgezeichneten Daten angesehen, geschnitten, gefiltert und analysiert werden können.

Weiterhin unterstützt Nuton Vision die Konfiguration und Kalibrierung der angeschlossenen Sensoren.

Die Software besitzt ein intuitives Bedienkonzept und ist auch von Laien einfach erlernbar.
