Spindelringe

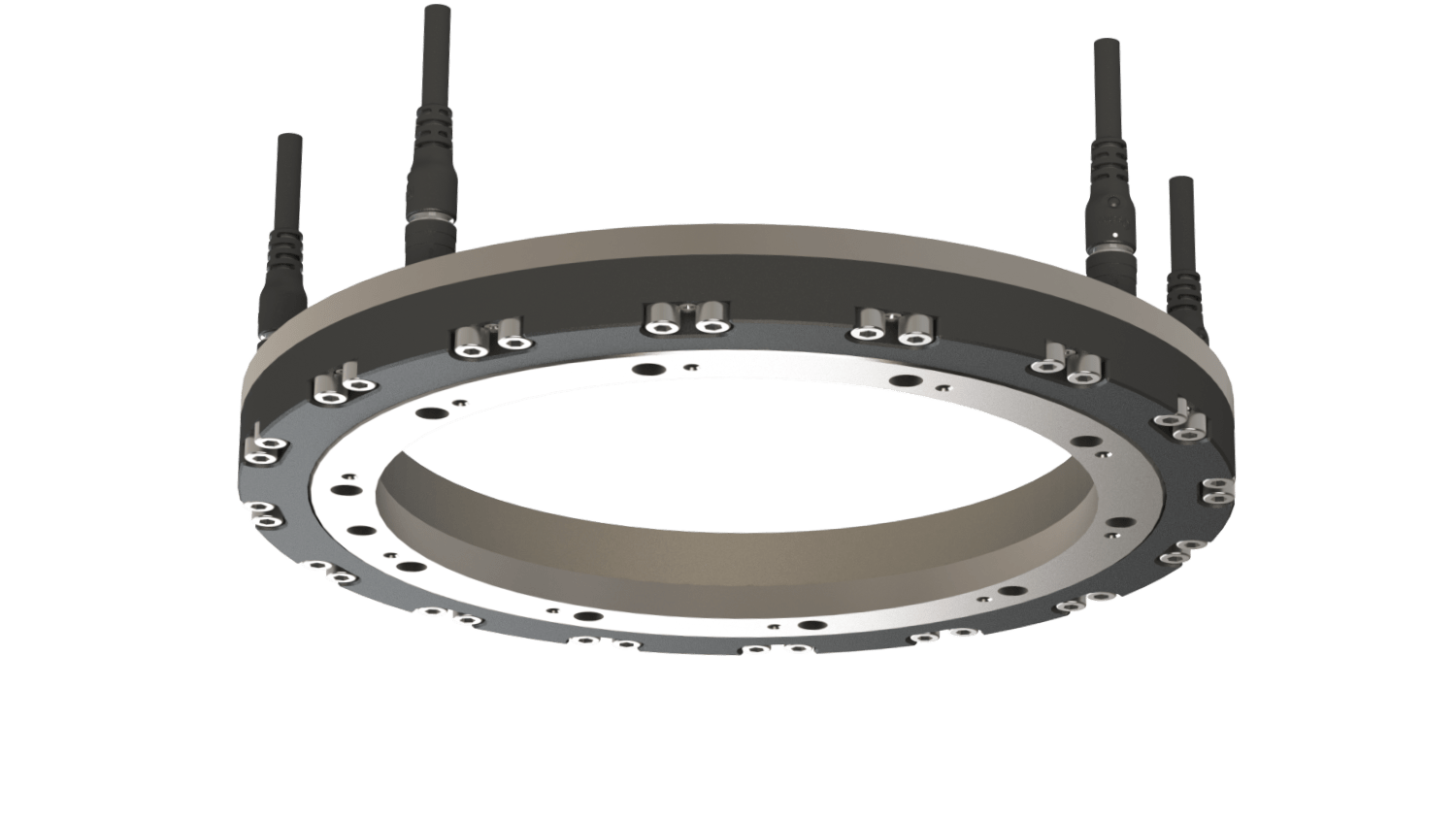

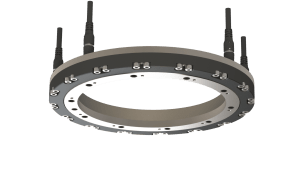

Als Spindelring bezeichnen wir einen großen ringförmigen Kraft-Momenten-Sensor der bei einer Werkzeugmaschine zwischen dem Spindelflansch der Motorspindel und dem Spindelgehäuse eingesetzt wird. Der Spindelring erfasst präzise alle auf das Werkzeug einwirkenden Kräfte und Momente. Dabei wird die Steifigkeit oder Überlastfähigkeit der Maschine nicht merklich beeinträchtigt.

Spindelringe lassen sich im Gegensatz zu Kraftmessplatten auch auf Maschinen mit Dreh- und Schwenktischen einsetzen. Ein weiterer Vorteil von Spindelringen ist es, dass die auf das Werkzeug wirkenden Drehmomente direkt ablesbar sind, da das Drehmoment immer im Messmittelpunkt des Rings angreift.

Ein weiterer Vorteil des Spindelrings ist es, dass er Diagnosefunktionen für die Motorspindel und den Werkzeugwechsel übernehmen kann, da er auch die beim lastfreien Betrieb der Spindel auftretenden Kräfte, Vibrationen und Unwuchten unmittelbar misst. Somit macht er viele andere Spindeldiagnosesysteme überflüssig.

Unsere Spindelringe besitzen in der Regel einen integrierten, hochauflösenden Störgrößensensor.

Spindelringe sind grundsätzlich Sonderanfertigungen und müssen an die Konstruktion einer Werkzeugmaschine angepasst werden. Die technischen Eigenschaften der Ringe in Bezug auf Empfindlichkeit, Steifigkeit und Messbereiche können dabei in weiten Grenzen an die Anforderungen der Zielmaschine angepasst werden.
